Name: FPC Flexible Circuit Board High Voltage Wire Harness Tester z rozdzielczością oporu 4 drutów
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: 2,500.00 USD
Availability: InStock

Do domu > produkty > Wykrywacz przewodu drutu >

FPC Flexible Circuit Board High Voltage Wire Harness Tester z rozdzielczością oporu 4 drutów

FPC Flexible Circuit Board Wire Harness Tester

4 przewody Wyzwanie rozdzielczość kabli wysokiego napięcia tester

FPC Flexible Circuit Board tester kabli wysokonapięciowych

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

SAIMR

Orzecznictwo:

Numer modelu:

SAIMR7000

Skontaktuj się z nami

Poprosić o wycenę

FPC Flexible Circuit Board High Voltage Wire Harness Tester z rozdzielczością oporu 4 drutów

Szczegóły Produktu

Nazwa produktu:

Badanie przewodów/kabelów o średnim i wysokim napięciu

Wymiary:

535*482*355 mm

Prąd testowy:

AC/DC

Waga:

30 KG

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

1500-3500$ per set

Czas dostawy

30 dni roboczych

Zasady płatności

T/T

Możliwość Supply

200 zestawów/rok

PRODUKTY POWIĄZANE

Precyzyjne Precyzyjne badanie przewodu prądu Tester niskiego napięcia

Uzyskaj najlepszą cenę

Cable And Wire Harness Tester Niskie napięcie DC 1500V

Uzyskaj najlepszą cenę

220V 4 Wire Wire Harness Tester Profesjonalny instrument badawczy

Uzyskaj najlepszą cenę

Dwujęzyczny 30-1500V Wire Harness Tester Przyjazny dla użytkownika

Uzyskaj najlepszą cenę

Skontaktuj się z nami

86-0512-62519606

sales2@saimr.com

Skontaktuj się teraz

Opis produktu

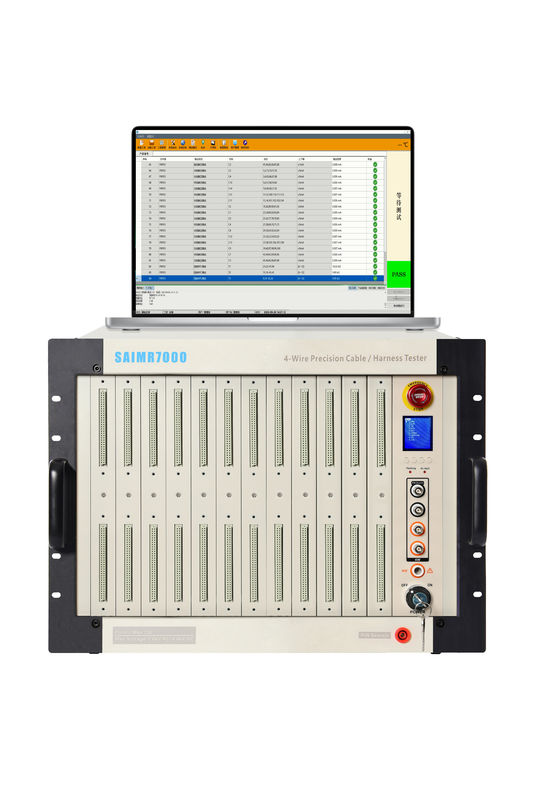

SAIMR7000 FPC Flexible Circuit Board High Voltage Harness Tester z rozdzielczością rezystancji 4-przewodowej

Typowy przemysł stosowany

Elektronika samochodowa
Powietrzno-kosmiczne
Przechowywanie energii, nowe baterie energetyczne
Automatyzacja linii przewodowej
Robot przemysłowy

Zastosowanie

FPC Flexible circuit board
Badanie zestawów wysokonapięciowych
Włącza, przewody, kable
Bateria magazynowa energii, bateria zasilania CCS, zintegrowany paskicz
Badanie pistoletu do ładowania pojazdów elektrycznych

FPC Flexible Circuit Board High Voltage Wire Harness Tester z rozdzielczością oporu 4 drutów 0

Cechy

Badanie odporności izolacyjnej do 50 GΩ przy rozdzielczości odporności 4-przewodowej do 1 μΩ
System rozproszony (16 punktów na tablicę), punkty testowe można rozszerzyć do ponad 20 000 punktów.
System stosuje pomiary mieszane z dwóch i czterech przewodów, co zapewnia większą dokładność pomiarów i szybszą prędkość.
Funkcja testowa edycji oprogramowania, edytowalny import i eksport punktów.
Całkowite badania z jednego punktu (OS, rezystancja prądu stałego, rezystancja izolacyjna, izolacja AC/DC, napięcie, LCR itp.).

Wprowadzenie do oprogramowania

FPC Flexible Circuit Board High Voltage Wire Harness Tester z rozdzielczością oporu 4 drutów 2

Elementy cech	Szczegółowy opis
1Funkcja zarządzania projektami	Ładowanie istniejących projektów, dodawanie projektów testowych i ustawianie parametrów testowych.
2Zarządzanie segmentem sieci	Porządek może być dostosowany dowolnie, punkt może być wybrany dowolnie, elastyczne testowanie, a samozdefiniowana nazwa jest wygodna dla zarządzania
3Moduły funkcji systemu
3.1 Samo-badanie systemu	Sprawdź, czy system działa prawidłowo.
3.2 Znajdź punkt	Użyj długopisu patrolowego, aby znaleźć punkt, wyświetlić informacje o punkcie i nadać głos.
3.3 Funkcja multimetrów	Szybkie wykonywanie różnych testów, łatwe debugowanie.
3.4 Funkcja samouczeniowa	Szybko wykryj połączenie nieznanych pasów i wybierz generuj grupę plików testowych.
4. Przechowywanie danych
4.1 Eksport sprawozdania z danych	Format raportu danych można dostosować i obsługuje eksport w formacie CSV XLSX PDF i WORD.
4.2 Zapisywanie bazy danych	Po zakończeniu każdego testu dane są zapisywane do bazy danych.
4.3 Zapytanie w bazie danych	Użytkownicy mogą wyszukiwać dane historyczne w bazie danych i drukować raporty z danymi.
5. Funkcja drukowania kodów kreskowych	Wspierać skan kodów pistoletów, można dostosować kody kreskowe według produktu i druku.
6. Zarządzanie użytkownikami	Trzy poziomy zarządzania: administrator, programista, operator.

Specyfikacja

ŚrednieVoltatest ge	SAIMR7000
Tryb testowy	Czterodrukowe lub dwudrukowe (próbka mieszana)
Liczba punktów	16/32/48/64...20480 punktów
Projekt testowy	Zakres badań	Dokładność badań
Badanie układu operacyjnego (napięcie 5V)	2 kΩ-1100 kΩ (nieobowiązkowo 20 kΩ-1000 kΩ)	± 5%
Badanie odporności na izolację	1MΩ-10GΩ (30V-2000V)	1MΩ~100MΩ: ±2%
		100MΩ~1GΩ: ±5%
		1GΩ~10GΩ: ±10%
Badanie oporu prądu stałego	0.1Ω-1MΩ	< 100k: ± 1%
Badanie oporu prądu stałego	0.1Ω-1MΩ	> 100k: ±5%
Wykonanie badania odporności prądu stałego zewnętrznego na cztery przewody	10μΩ~100Ω	±0,2%+5μΩ
Badanie NTC na cztery przewody (10k, 100k)	Ocena temperatury (dokładność 0,1°C)	Użytkownicy mogą samodzielnie zdefiniować tabelę RT do oceny oporu i temperatury
	Wyrok o odporności (dokładność 10k: 1% 100k: 5%)	Wartość oporu można ocenić w zależności od temperatury otoczenia w czasie rzeczywistym
	Ocena porównawcza (dokładność 0,1°C)	Maksymalna różnica oporu pomiędzy badanymi i standardowymi częściami (zakres)
Badanie AC Hi-pot	30V-3000V	± 3%
Badanie hi-pot prądu stałego	30V-4000V	± 3%
Badanie prądu przecieku prądu AC	1μA-10mA	± 3%
Badanie prądu prądu ciągłego w przypadku wycieku	0.1μA-5mA	± 3%
Diody / Diody Zenera	0-10V	0.1 mA / 1 mA (sygnał badawczy)
Wymiary (w mm)	535482355 ((192P)	535482355 ((192P)
Maksymalna masa (w kg)	30	30
Standardowa konfiguracja	Podręcznik użytkownika na dysku U, przewód zasilania, kabel sieciowy, deska adaptera, linia testowa, pióro patrolowe.
Opcjonalna konfiguracja	Standardowa odporność izolacyjna, standardowa odporność przewodzenia, komputer przemysłowy, komputer stacjonarny, monitor, mysz, klawiatura, głośnik.
