Badanie przewodów o średnim napięciu SAIMR6000
Średnio napięty zestaw przenośników
1.Wyznaczenia

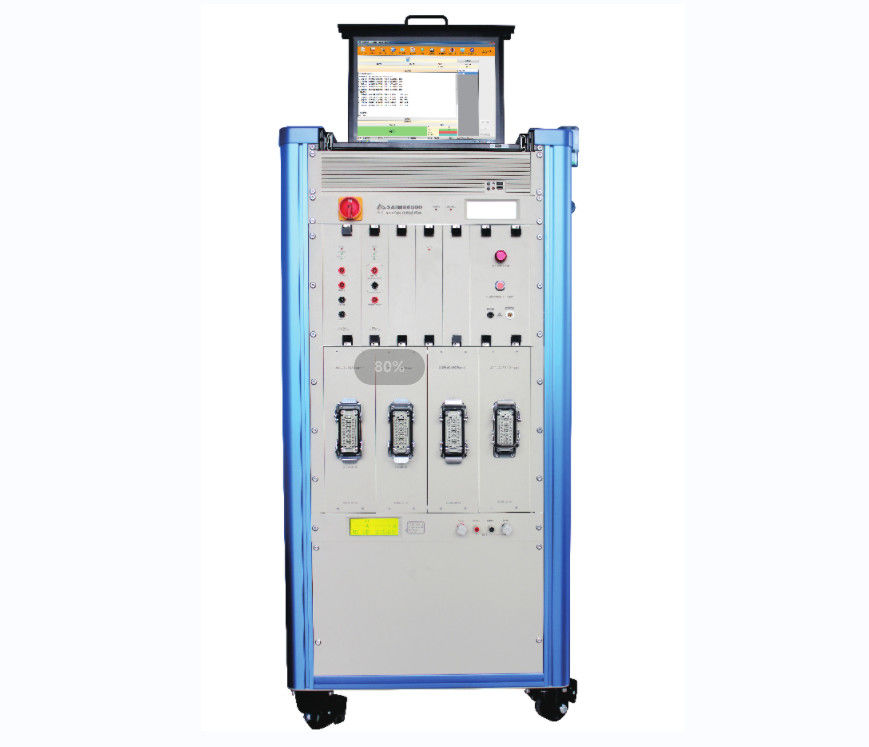

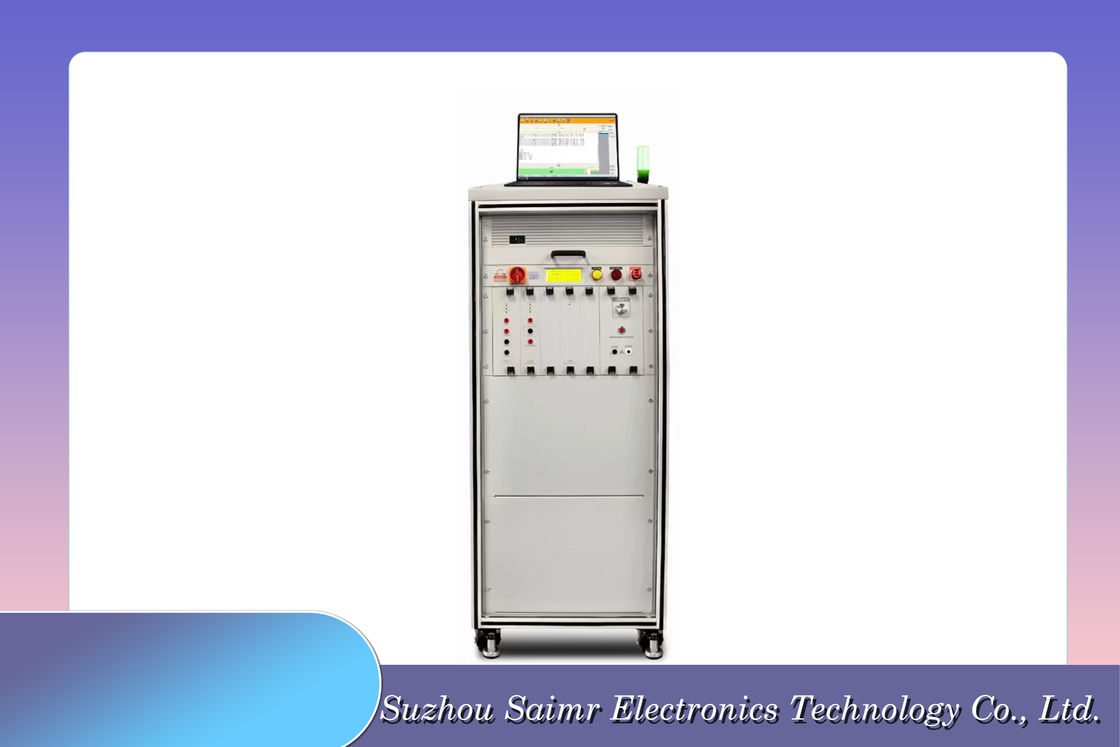

Badanie przewodów średniego napięcia z modelem SAIMR6000-256P jest produktem o wysokiej dokładności i niezawodnej jakości, który jest sprzedawany w kraju i za granicą.:
- zaawansowane funkcje: obsługa precyzyjnego pomiaru 4-przewodowego, programowalne ciągłe testowanie, automatyczne wykrywanie, automatyczna diagnostyka, samokalibracja i zerowanie,Tryb skanowania badawczego można przełączać automatycznie/skanowanie zwarcia.
- wygodna obsługa: czysta obsługa komputerowa, dane testowe mogą być przechowywane na komputerze, raporty testowe mogą być drukowane, a kody kreskowe mogą być automatycznie drukowane po badaniu.urządzenie posiada architekturę typu szafy z rolką, który jest łatwy do przenoszenia i może być swobodnie łączony w zależności od mocy linii produkcyjnej.
- elementy badawcze: w tym sekwencja fazowa, rezystancja przewodzenia, izolacja i rezystancja napięcia, wykrywanie przełącznika pistoletu wtykowego i wytykowego, rezystancja, indukcja, pojemność i dioda itp.
- Metoda badania: oba końce przedmiotu badawczego muszą być podłączone do urządzenia.
- Wymagania dotyczące badań: podczas badania znajdują się światła wskazujące i alarmy dźwiękowe oraz trzy sposoby rozpoczęcia badania: skanowanie kodu kreskowego na produkcie, przycisk badawczy po stronie komputera,i przycisk startowy po stronie urządzenia. Wystawione przewody mają osłony ochronne, a urządzenie testowe i skrzynka sterująca są połączone za pomocą szybkiego wtyczki, co ułatwia szybkie wymianę urządzenia testowego.Ten instrument jest szeroko stosowany w energetycznej ładowania pistoletu tester, tryb drugi system badań funkcjonalnych, nowa energia PDU elektroniczny tester skrzynki sterującej, system badań przewodowych paneli drzwiowych samochodowych, urządzenia do profesjonalnych badań złączy samochodowych,tester punktu kotwiczenia serwoinwertera silnika, system badawczy falownika zasilania, tester złącza drutu, maszyna przewodząca, tester międzywarstwa cewki, wielokanałowa maszyna wysokonapięciowa i inne dziedziny.
2Wniosek
- FPC Flexible circuit board
- Badanie pasów średniego napięcia
- Włącza, przewody, kable
- Bateria magazynowa energii, bateria zasilania CCS, zintegrowany paskicz
3Specyfikacja
| ŚrednieVoltatest ge |
SAIMR6000 |
| Tryb testowy |
4-przewodowa lub 2-przewodowa (budowa mieszana) |
| Liczba punktów |
32/64/128/256...20480 punktów |
| Projekt testowy |
Zakres badań |
Dokładność badań |
| Badanie układu operacyjnego (napięcie 5V) |
2 kΩ-200 kΩ (nieobowiązkowo 20 kΩ-1000 kΩ) |
± 5% |
| Badanie odporności na izolację |
1MΩ-50GΩ (30V-2000V) |
1MΩ~100MΩ: ±2% |
| 100MΩ~1GΩ: ±5% |
| 1GΩ~50GΩ: ±10% |
| Badanie oporu prądu stałego |
0.1Ω-1MΩ |
< 100k: ± 1% |
| > 100k: ±5% |
| Wykonanie badania odporności prądu stałego zewnętrznego na cztery przewody |
10μΩ~100Ω |
±0,2%+5μΩ |
| Badanie NTC na cztery przewody (10k, 100k) |
Ocena temperatury (dokładność 0,1°C) |
Użytkownicy mogą samodzielnie zdefiniować tabelę RT do oceny oporu i temperatury |
| Wyrok o odporności (dokładność 10k: 1% 100k: 5%) |
Wartość oporu można ocenić w zależności od temperatury otoczenia w czasie rzeczywistym |
| Ocena porównawcza (dokładność 0,1°C) |
Maksymalna różnica oporu pomiędzy badanymi i standardowymi częściami (zakres) |
| Badanie AC Hi-pot |
30V-2000V |
± 3% |
| Badanie hi-pot prądu stałego |
30V-3000V |
± 3% |
| Badanie prądu przecieku prądu AC |
1μA-10mA |
± 3% |
| Badanie prądu prądu ciągłego w przypadku wycieku |
0.1μA-5mA |
± 3% |
| Wymiary (w mm) |
483*265*510 (1024P) |
483*183*510 (512P) |
| Maksymalna masa (w kg) |
26 |
18 |
| Standardowa konfiguracja |
Podręcznik użytkownika na dysku U, przewód zasilania, kabel sieciowy, deska adaptera, linia testowa, pióro patrolowe. |
| Opcjonalna konfiguracja |
Standardowa odporność izolacyjna, standardowa odporność przewodzenia, komputer przemysłowy, komputer stacjonarny, monitor, mysz, klawiatura, głośnik. |
