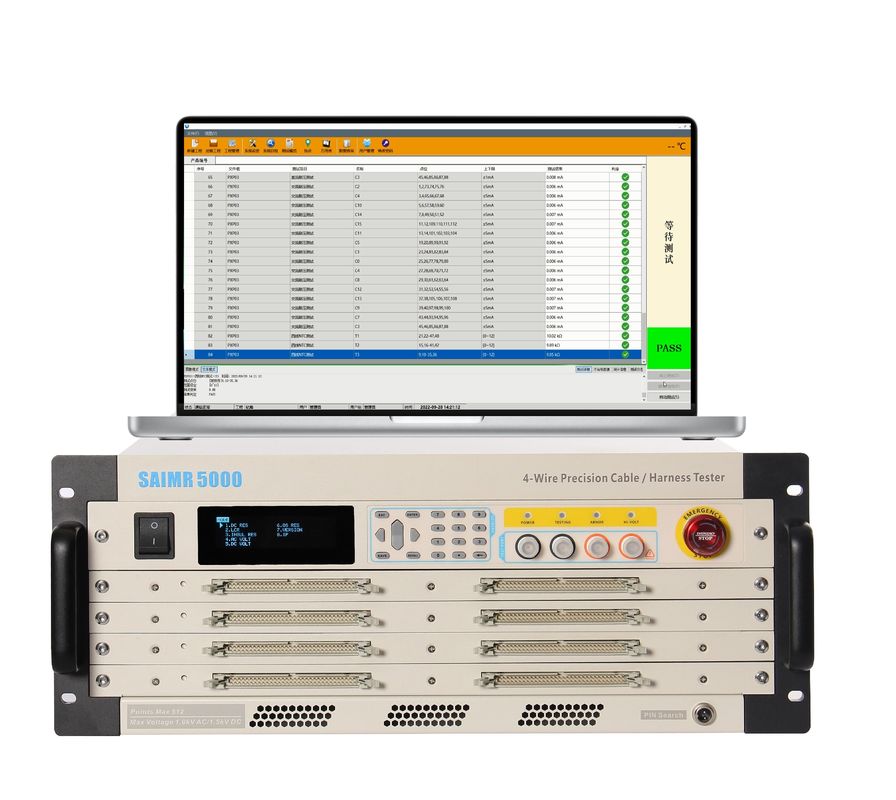

Tester błyskawicznego zerwania Dokładnie wykryć otwarty obwód, zwarcie i błędne ustawienie

funkcja

• Zarządzanie projektami testowymi: 500 rodzajów pozycji ustawień można zarządzać według kategorii, w tym nowych projektów, projektów załadunku, zarządzania projektami i innych funkcji.
• Zarządzanie segmentami sieci: Można skonfigurować wiele segmentów badawczych, a każdy z nich wykorzystuje różne parametry badawcze w celu ułatwienia różnych elastycznych testów.
• Moduł funkcji systemu: w tym samotestowanie systemu, określanie punktów, funkcja multimetrów, funkcja samodzielnego uczenia się, funkcja raportowania punktów itp.
• Funkcja badania: w tym badania niskiego napięcia, badania izolacji, badania napięcia wytrzymałościowego itp.
• Funkcja zapisywania danych i zapytania: przy każdym zakończeniu badania wydrukowany jest raport danych, można zdefiniować format raportu, a wspierane są formaty PDF i WORD.
• Funkcja drukowania kodów kreskowychW zależności od produktu można dostosować kod kreskowy i wydrukować.
• Zarządzanie użytkownikamiSystem obsługuje trzy poziomy zarządzania użytkownikami, czyli administratorów, programistów i operatorów.Programiści mogą zarządzać konfiguracją projektuOperator może jedynie załadować projekt i przetestować go.

Dane z badań

• Podstawowe parametry:
  • Modele:SAIMER5000,SAIMER5000S
  • Metoda pomiaru: dwa druty + cztery druty
  • Maksymalna liczba punktów badania: 1024, 512
  • ACwysokie napięcie:30-1000V
  • DCwysokie napięcie:30-1500V
  • Dokładność wysokiego napięcia: ± 5%
  • Dokładność pomiaru wysokiego napięcia:± 5%
  • Czas pomiaru wysokiego ciśnienia: 0,01 - 60
  • Krótka przerwa/Chwilowa przerwa/Szybka przerwa: 2 kΩ-200 kΩ (Model płyty relerowej: SAIMR5000-ChanelBoard-V3.02)
  • Dwuprzewodowa opora: 0,1Ω-1MΩ
  • Zakres badań: 10μΩ-1MΩ
  • Prąd badawczy przewodzenia czterech przewodów:≤1A
  • Prąd przecieku wysokiego napięcia AC:10μA-10mA
  • Prąd prądu prądu prądu prądu prądu prądu prądu1 μA-5 mA
  • Izolacja wysokiego napięcia prądu stałego: 1MΩ-10GΩ
  • Poziom sygnału: 0,5-10V
  • Sygnał prądu: ≤ 10 mA
  • Zakres pomiaru pojemności: 10pF-100μF
  • Zakres badania odporności: 100mΩ-20MΩ
  • Zakres badań indukcyjności:10nH~100H
  • Sygnał częstotliwości: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Tryb zasięgu: AUTO/HOLD
  • Zakres badań diody/regulatora: 1-10V
  • Wskaźnik badania: 1mA
  • Badania jednostronne: Możliwe jest jednoosobowe badanie
  • Ocena punktu końcowego krótkiej przerwy: Można określić punkt końcowy krótkiej przerwy
  • Programowalne ciągłe testowanie/automatyczne wykrywanie/autodiagnostyka:Zaawansowane elementy funkcjonalne
  • Tryb skanowania: Automatyczny/Ręczny/Wyjątkowy
  • Sygnał pomiarowy: sygnał pomiarowy niskiego napięcia
  • Pamięć: Można przechowywać do 500 ustawień badań
  • Napięcie systemu operacyjnego: 5V
  • Panel sterowania: Kalibracja/Metrologia
  • masę17 kg (~ 5000 S) / 22 kg (~ 5000)
  • Rozmiar (jednostka: mm):483265510 (5000) / 483183510 (5000S)
• Dokładność:
  • Temperatura: 20±3°C
  • poziom wilgotności: < 60% RH
  • Dokładność izolacji1MΩ~100MΩ:±2%; 100MΩ~1GΩ:±5%; 1GΩ~10GΩ:±10%
  • Czas rozgrzewki: więcej niż 15 minut
  • Czas kalibracji: mniej niż 1 rok
  • Przedmioty testowe: badanie układu operacyjnego, pomiar odporności dwóch przewodów, pomiar odporności czterech przewodów, badanie odporności prądu stałego, badanie LCR, badanie diody, badania izolacji, badanie wycieku prądu przemiennego, badanie wycieku prądu stałego,Źródło napięcia AC, źródło napięcia izolacji/odporności, źródło sygnału niskiego napięcia, czas pomiaru próby niskiego napięcia, czas pomiaru próby napięcia/odporności izolacji
  • królestwo2k - 200k (Modele płytek przekaźnikowych):) SAIMR5000-ChanelBoard-V3.02),0.1 ~1M, 10 ~1M,0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s,0.1s ~ 500s
  • Dokładność podstawowa:±5%,±0,5%+0.05,±0,2%+5,<100k:±1% >100k:5%,±2%,±2%±0,2V,1M ~100M:±2% 100M ~1GQ:±5% 1G ~10GQ:±10%,±3%,±3%,±3%,±3%,±3%,±1%,±1%
