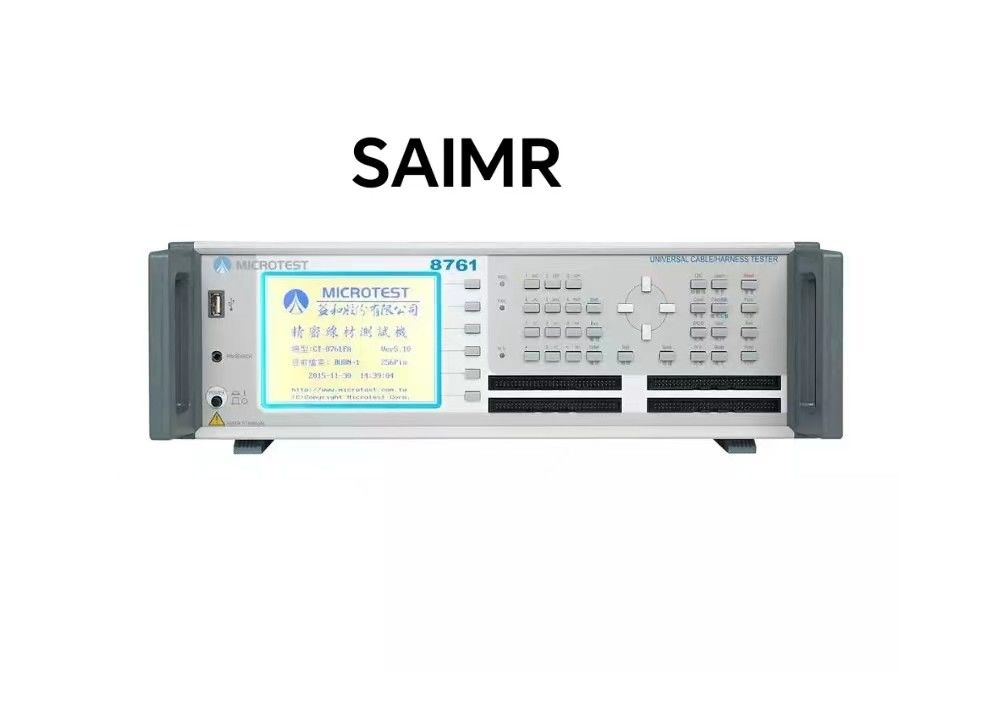

Precyzyjne projektowanie testerów pasów kablowych
Ten przyrząd nie nadaje się do użytku na zewnątrz, zwłaszcza w wilgotnych lub zakurzonych miejscach, gdzie nieprawidłowe użycie może powodować porażenie prądem.Prosimy o uważne przeczytanie instrukcji bezpieczeństwa przed użyciem urządzenia, aby uniknąć wypadków spowodowanych nieprawidłowym lub niewłaściwym użyciem.
Sekcja 1.1 Znaki bezpieczeństwa
Na niniejszej instrukcji obsługi i na przyrodzie mogą znajdować się następujące symbole bezpieczeństwa.
Uwaga: szczegóły należy przeczytać w niniejszej instrukcji.
: Przed użyciem urządzenia badającego należy upewnić się, że urządzenie jest uziemione, aby uniknąć kontaktu z podwoziem z powodu wycieku prądu.które mogą spowodować wypadek z porażeniem prądem.
Ostrzeżenie: Etykieta ostrzegawcza, gdy produkt nie jest stosowany prawidłowo, może powodować niewłaściwe wyniki dla przyrządu lub innych przedmiotów poddawanych badaniu.
Ostrzeżenie: Etykieta ostrzegawcza, gdy produkt nie jest stosowany prawidłowo, może spowodować obrażenia lub nawet śmierć.
Sekcja 1.2 Nie modyfikuj ani nie wprowadzaj wewnętrznych korekt do urządzenia.
Bez zezwolenia Spółki nie należy instalować części zamiennych ani wykonywać żadnych zmian lub pracy regulacyjnej na maszynie,aby nie zwiększyć zagrożenia maszyny ani spowodować uszkodzenia maszyny.
Sekcja 1.3 Elektryczność statyczna
Proszę nie wprowadzać elektryczności statycznej w kontakt z maszyną, aby uniknąć uszkodzenia maszyny.
Sekcja 1.4 Zatrzymanie na ziemi
Na tylnym panelu testownika znajduje się bezpieczny terminal uziemienia. Upewnij się, że jest on prawidłowo uziemiony, aby nie wchodził w kontakt z obudową zewnętrzną,które mogą powodować porażenie prądem.
Sekcja 1.5 Zasilanie
Przewód zasilający musi być wybrany zgodnie z lokalnymi przepisami krajowymi i podłączony do przyrządu z złączem spełniającym złącze IEC320.i użytkownik musi upewnić się, że przewód uziemiony jest dobrze uziemionyJeśli bezpiecznik jest podłączony do wtyczki, należy użyć bezpiecznika o mocy 3,15 amperów, który spełnia przepisy bezpieczeństwa.musi być pewne, że zasilacz jest prądem przemiennym, a napięcie musi wynosić 100-240 V 50/60 Hz.
Sekcja 1.6 Rozgrzanie
Badanie będzie działać normalnie po włączeniu zasilania, ale aby osiągnąć dokładność określoną w specyfikacji, należy rozgrzać badanie przez 30 minut.
Rozdział 1.7 Nieprawidłowe działanie
Jeżeli przyrząd nie działa prawidłowo, proszę odesłać go do oryginalnego producenta w celu naprawy w celu zapewnienia dokładności i bezpieczeństwa pracy.
Sekcja 1.8 Zakończenie badania
Jeżeli urządzenie nie jest używane przez długi czas, proszę wyłączyć przełącznik zasilania.
Sekcja 1.9 Umieszczenie i przechowywanie
Normalny zakres temperatury i wilgotności eksploatacyjnej tej jednostki wynosi od 18 oC do 28 oC i 80% RH. Przekroczenie tego zakresu może spowodować nieprawidłowe działanie jednostki.Zakres temperatury i wilgotności do przechowywania testownika wynosi -20 °C ~ 70 °CW celu zapewnienia właściwego badania i bezpieczeństwa nie należy instalować urządzenia badającego pod bezpośrednim światłem słonecznym ani w środowisku o wysokiej temperaturze, wysokiej wilgotności, częstych drgań, nadmiernego pyłu,lub niestabilne zasilanie siecią.
Sekcja 1.10 Obsługa sytuacji awaryjnych
W przypadku porażenia prądem elektrycznym, spalania przedmiotu badania lub spalania jednostki głównej wyłączyć przełącznik zasilania i odłączyć przewód zasilania.
Parametry produktu:
| |
Mikrotest8761FA |
Mikrotest8761NA |
Mikrotest8761N |
| /Własność AC / |
100 ~ 1000 V |
100 ~ 700 V |
|
| /Dowódcy prądu |
50~1500V |
50 ~ 1000 V |
50 ~ 1000 V |
| Liczba punktów badania |
64/128/256 |
64/128/256 |
64/128/256 |
| Dokładność wyjścia pod wysokim ciśnieniem |
± 5% |
| Dokładność pomiarów wysokiego ciśnienia |
± 5% |
| moc znamionowa |
5VDC |
| Czas pomiaru wysokiego napięcia |
Od 0,01 do 60 sekund |
| metoda pomiaru |
czterodrukowy typ |
| Wymogi dotyczące specyfikacji drutu |
Maksymalna dopuszczalna pojemność elektryczna wynosi 5 μF |
| Impedancja przewodnika |
Zakres pomiaru: 1m Ω ~ 52 Ω |
| Prąd sygnału: 10 mA |
| Natychmiastowy przewodnik |
1mΩ~52Ω |
| AC musi wytrzymać prąd przecieku ciśnienia |
00,01 mA ~ 5 mA |
| Wykrywanie łuku przemiennego |
0 ~ 9 |
| Prąd prądu prądu stałego wytrzymający wyciek napięcia |
0.1μ A~1mA |
| Wykrycie łuku prądu stałego |
0 ~ 9 |
| Impedans izolacyjny napięcia stałego prądu |
1MΩ~1.2GΩ |
| Krótka / natychmiastowa krótka / szybka natychmiastowa przerwa |
1KΩ~100KΩ |
| Wspieranie osądu punktu końcowego drogi z krótkim przerwaniem |
● |
| Wspieranie testów jednostronnych |
● |
| Badanie wartości rezystora |
Zakres pomiaru: 50m Ω ~ 20 MΩ |
| Poziom sygnału: 0,5~3V |
| Badanie wartości pojemnościowej |
Zakres pomiarów: od 10 pF do 12 μF |
| Sygnał częstotliwości: bieg AUTO (nieobowiązkowy) 48HZ/480HZ/4,8KHZ/48KHZ |
| Poziom sygnału: 0,3 V ~ 1,2 V |
| Badanie diody |
Zakres pomiarowy: 0~6,8V |
| Projekt funkcji zaawansowanych |
Programowalny ciągły test / automatyczne wykrywanie plam / automatyczna diagnoza |
| Tryb skanowania |
Automatyczne / ręczne / zewnętrzne |
| Pomiar sygnału |
Sygnały pomiarowe niskiego napięcia |
| Zapamiętywanie |
Do 500 zestawów przechowywanych plików ustawień testowych |
| Panel sterujący |
Grupa kluczy System / Szybki / Edytuj / Funkcja |
| wskaźnik |
Światło wskaźnika Pass / Buil (LED) / czerwone i zielone / wyświetlacz ekranu / dźwięk |
| Popyt na energię |
Włókno i częstotliwość: |
| zużyta moc |
8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA |
| interfejs |
RS-232, USB Host, Druk, Remote |
| tryb uruchamiania |
Manualne, automatyczne i zdalne sterowanie |
| Ekran LCD |
Wyświetlacz graficzny LCD o rozdzielczości 320 * 240 |
| środowisko operacyjne |
Temperatura: 15-35°C Wilgotność: 70% |
| Wymiary wizualne (W * H * D) |
8761 ((64):435×145×406mm
8761(128):435×145×406mm, 8761(256):435×190×406mm. |
| masę |
8761 ((64):8.44kg,8761 ((128):9.3kg,8761 ((256):14kg
|
