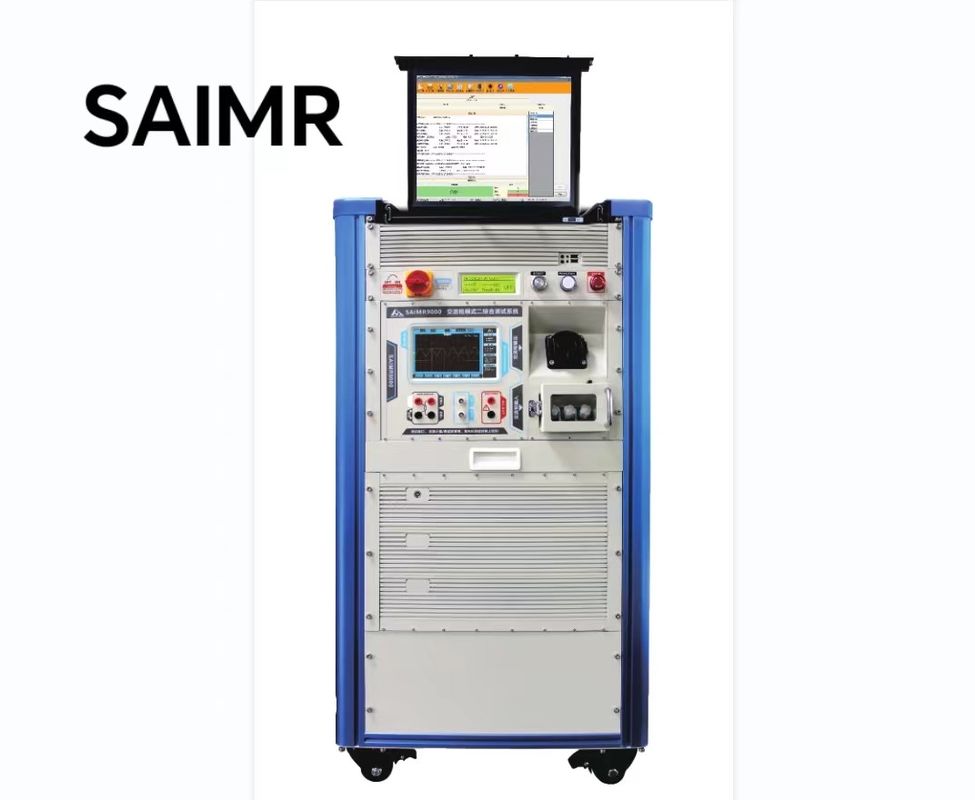

Komputeryzowany system badawczy karabinu ładunkowego w trybie II łączony z systemem MES

System badawczy w trybie II

Nowy zestaw badawczy cewki energetycznej typu turn-to-turn/layer-to-layer

1Badanie stanu ładowania

2- Test na ziemię.

3.Próba pod napięciem i odzysk

4Badanie nad napięciem i odzyskiwanie

5.Próba odwrotna bez ognia

6Badanie prądu przecieku

7.Próba cyklu pracy

8.Próba odporności na ziemię

9.Ochrona przed nadciśnieniem i odzyskiwanie

• Komputerowe działanie: działanie urządzenia jest sterowane przez komputer, zapewniając precyzyjne i wydajne badania.
• Wszystkie badania wykonane jednocześnie: urządzenie jest w stanie przeprowadzić wszystkie niezbędne badania jednocześnie, oszczędzając czas i zwiększając wydajność.
• Możliwość podłączenia do systemu MES: może być zintegrowany z systemem wykonywania produkcji (MES) w celu bezproblemowej wymiany i zarządzania danymi.
• Otwarta platforma testowa: platforma testowa jest otwarta i elastyczna, umożliwiając łatwą dostosowanie i rozbudowę.
• Badanie kodu skanowania: obsługuje testowanie kodu skanowania w celu szybkiej i dokładnej identyfikacji produktów.
• Etykiety z kodami kreskowymi można drukować po zakończeniu badania: po zakończeniu badania można drukować etykiety z kodami kreskowymi w celu identyfikacji i identyfikacji.
• Śledzenie danych z badań: dane z badań są śledzone, co zapewnia jakość i niezawodność produktów.

• Ochrona przed prądem
• Ochrona przed wyciekiem
• Ochrona przed nadmierną temperaturą
• Izolacja napięciowa
• Potwierdzenie światła wskaźnika
• Standardy wyposażenia: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• Skanowanie, drukowanie, raportowanie, archiwizacja, baza danych
• Ustawianie parametrów, dokuwanie MES, zarządzanie prawami użytkownika

• Ochrona przed prądem: przeciągnij prąd obciążenia z A do określonego prądu B zgodnie ze nachyleniem, zarejestruj prąd i czas wyłączenia.prąd A / prąd B / nachylenie wzrostu.Wyniki badań: punkt prądu wyłączenia / czas wyłączenia / formy fali odcięcia.
• Ochrona przed zwarciem: Pociągnij prąd obciążenia, aby wzrósł z A do określonego prądu B zgodnie ze nachyleniem, zarejestruj prąd i czas wyłączenia.prąd A / prąd B / nachylenie wzrostu.Wyniki badań: punkt napięcia wyłączenia / czas wyłączenia / formy fali odcięcia.
• Badanie nad napięciem: wzrost z napięcia ustawionego A do napięcia ustawionego B zgodnie ze nachyleniem, zapisanie napięcia wyłączenia i czasu. Warunki ustawienia: prąd A / prąd B / nachylenie wzrostu. Wynik badania:punkt napięcia wyłączenia / czas wyłączenia / forma fali wyłączeniaCzas odniesienia: 5 - 10S. Jednostacja / Podwójna stacja / Wielostacja.
• W warunkach ustawienia: prąd A / prąd B / spadek nachylenia.Wynik badania: punkt napięcia wyłączenia / czas wyłączenia / forma fali wyłączenia.
• Badanie prądu wycieku: Począwszy od początku prądu wycieku, można przeanalizować rzeczywistą wartość prądu wycieku zabezpieczenia produktu.

państwo	wartość ustawiona		warunki pracy	Czas opóźnienia
moc włączona samokontrola	Sukces samokontroli		Wprowadź stan oczekiwania	1S
	Brak samokontroli		ostrzeżenie o awarii	0.1S
obciążenie kontrolę sekwencyjną	Wartość napięcia punktu wykrycia 1:6±0,8V-12V PWM		Ładowanie trwa i przekaźnik się zamyka.	1S
	Wartość napięcia punktu wykrycia 1:9±0,8V-12V PWM		Ładowanie zakończone, a przekaźnik odłączony.	1S
	Wartość napięcia punktu wykrycia: poziom 1:12±0,8V		Zakładka nie jest podłączona, a przekaźnik jest odłączony	1S
	Wartość napięcia punktu wykrywania 1: inne		Błąd komunikacji, a przekaźnik jest odłączony.	1S
Powierzchnia	lądowanie		Relaj zamknięty	1S
	wykopane		Odłączyć uszkodzone urządzenia elektryczne	1S
nad napięciem	Przesilenie linii u 258 ± 10V		Relaj jest odłączony, zamknięty na 254 ± 10V, opóźnienie 5 ± 1 s, nieskończony cykl	0.1S
	Napięcie linii jest normalne od 176 do 264 V		Relaj zamyka się i wchodzi w stan ładowania	1S
pod napięciem	Napięcie linii to 176V.		Odłączenie przekaźnika do 196 ± 10V, opóźnienie (5 ± 1) s i zamknięty, nieskończony cykl	1S
	Napięcie linii jest normalne od 176 do 264 V		Relaj zamyka się i wchodzi w stan ładowania	1S
przepływ	Prąd linii jest na poziomie 8,4A <110A±0,2A		Jeśli po 3 cyklach prąd jest ciągle trwale odłączony,i normalny stan pracy jest przywrócony po podniesieniu	30S
	Prąd linii jest 10A <112A±0,2A		Odłącza się przekaźnik, światło awarii jest włączone i automatycznie jest przywracana po 10s. Po cyklu jest jeszcze dwa razy, prąd jest trwale odłączony,i normalny stan pracy jest przywrócony po podniesieniu	10S
	Prąd linii jest> 12A±0,2A		Odpowiedź na pytanie:	2S
	Prąd linii < 8A		Relaj zamknięty	0.1S
krótki	Prąd linii> 22A		Relaj odcina się natychmiast.	0.1S
wyciek	Prąd przecieku> 30 mA		Relaj odcina się natychmiast.	0.1S
	Nie ma przecieku na linii.		Relaj zamyka się i wchodzi w stan ładowania	0.1S
Ochrona przed nadciśnieniem	tabliczka	Temperatura powyżej 85°C i trwająca przez 3S	Relaj odcina się natychmiast.	2S
		Temperatura wynosiła poniżej 65°C i trwała przez 3 s.	Relaj jest zamknięty i do kondycji	2S
		Temperatura powyżej 85°C i trwająca przez 3S	Relaj odcina się natychmiast.	2S
		Temperatura wynosiła poniżej 65°C i trwała przez 3 s.	Relaj jest zamknięty i do kondycji	2S
Badanie izolacji odpornej na nacisk
badanie izolacji wysokonapięciowej		/ AC:3.5KV DC:5KV IR:1KV
Prąd przecieku 10 mA
