Name: FPC / CCS Średni i wysoki napięcie układu przewodowego zestawu testowego
Brand: Suzhou Saimr Electronics Technology Co., Ltd.
SKU: SAIMR7000
Price: Negotiable USD
Availability: InStock

Do domu > produkty > Automatyczne urządzenie do sprawdzania przewodu kablowego >

FPC / CCS Średni i wysoki napięcie układu przewodowego zestawu testowego

System badawczy podłącza o wysokim napięciu

System badawczy osiołka przewodów FPC

System badawczy z napędem średnim

Place of Origin:

China

Nazwa handlowa:

SAIMR

Orzecznictwo:

Model Number:

SAIMR7000

Skontaktuj się z nami

Poprosić o wycenę

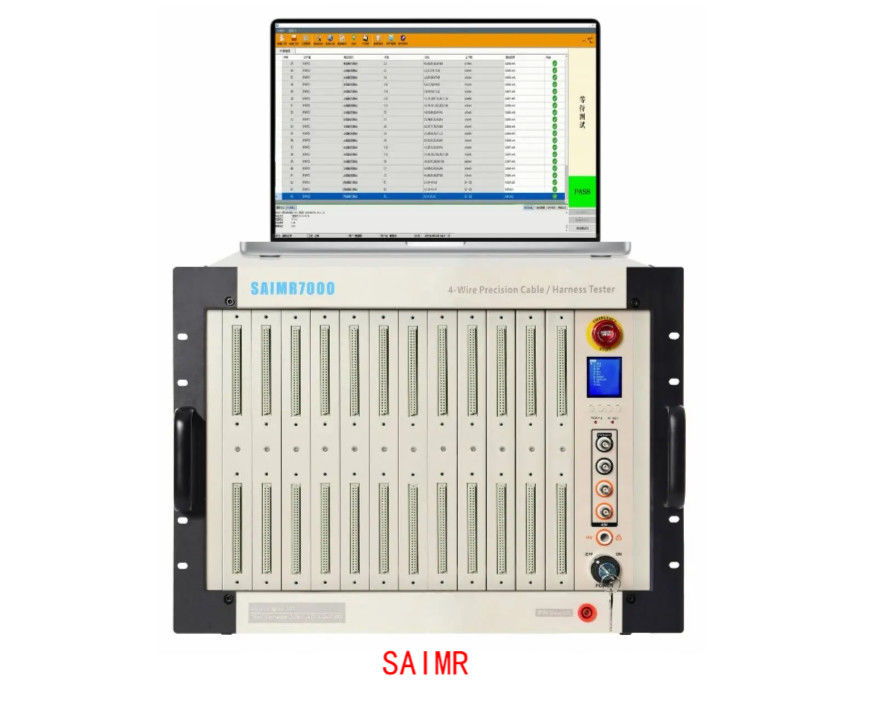

FPC / CCS Średni i wysoki napięcie układu przewodowego zestawu testowego

Szczegóły Produktu

Nazwa:

System testowania wiązek przewodów średniego i wysokiego napięcia FPC/CCSSystem testowania wiązek pr

punkt pomiarowy:

16/32/48/64...20480

prąd stały:

30V-4000V

AC:

30V-3000V

Tryb testowy:

Test mieszania cztero-/dwuprzewodowego

Testowanie izolacji:

1MΩ-50GΩ（30v-2000v）

Rezystancja prądu stałego:

0,1Ω-1MΩ

Zewnętrzny test rezystancji 4-przewodowego prądu stałego:

10μΩ-100Ω

Test prądu upływowego AC:

1μA-10mA

Badanie prądu prądu ciągłego o wycieku:

0.1μA-5mA

Badanie systemu operacyjnego:

2kΩ-200kΩ

Warunki płatności i wysyłki

Minimum Order Quantity

1 SET

Cena

To be negotiated

Packaging Details

Packing in wooden crates

Delivery Time

30 days

Payment Terms

To be negotiated, T/T

Supply Ability

To be negotiated

PRODUKTY POWIĄZANE

CCS System kompleksowych badań podłączeń wysokonapięciowych

Uzyskaj najlepszą cenę

Średni i wysoki napięcie okablowania osioł kompleksowy system badań

Uzyskaj najlepszą cenę

Średnio napięcie przewodowe zestaw kompleksowy system badań

Uzyskaj najlepszą cenę

FPC / CCS Średni i wysoki napięcie układu przewodowego zestawu testowego

Uzyskaj najlepszą cenę

Skontaktuj się z nami

86-0512-62519606

sales2@saimr.com

Skontaktuj się teraz

Opis produktu

System badań przewodów średniego i wysokiego napięcia FPC/CCS

System badawczy FPC/CCS do napędu średniego i wysokiego jest zdolny do testowania 16/48/96/192 punktów, a system przyjmuje podejście do testowania hybrydowego wewnętrznego 4-przewodu i zewnętrznego 4-przewodu.Sprzęt posiada następujące funkcje badawcze:: szybki test układu operacyjnego, precyzyjny test układu operacyjnego, test oporu 2-przewodowy, 4-przewodowy test oporu stałego prądu stałego, 4-przewodowy test LCR, test oporu izolacyjnego oraz test napięcia AC/DC.

Architektura rozproszona (Distribued Version)

Jest zdolny do tworzenia rozproszonego systemu z maksymalnie 1920 punktami lub więcej.

Modułowy projekt

Każdy instrument badawczy zawiera 1 kartę badawczą i 12 kart przełącznikowych, z których każda zawiera 16 punktów badawczych, i obsługuje testowanie mieszane z dwoma i czterema przewodami.

Badania wielofunkcyjne

Płyty testowe integrują funkcję badawczą systemu operacyjnego, funkcję badawczą rezystancji prądu stałego, funkcję badawczą LCR, funkcję badawczą napięcia izolacji AC/DC i funkcję badawczą LCR.,LCR, AC/DC wytrzymają napięcie, opór izolacyjny i programowalne zasilanie.

Wysoce precyzyjne działanie oporu

Badanie na oporze zapewnia maksymalny prąd badawczy 1A i minimalną rozdzielczość oporu 10μΩ.

Funkcja samouczeniowa do szybkiego wykrywania nieznanych połączeń.

Model	SAIMR7000
Metody pomiaru	Typ czterodrukowy wewnętrzny + typ czterodrukowy zewnętrzny
Maksymalny liczba punktów badań	96
Wysokie napięcie AC	25-3000V
Wysokie napięcie prądu stałego	25-4000V
Dokładność wyjścia wysokiego napięcia	± 5%
Wysoki dokładność pomiaru napięcia	± 5%
Wysoki czas pomiaru napięcia	0.01s -60s
Elementy badań i zakres	O/S, intermitencja O/S, szybkie przerywanie otwartego obwodu		2kΩ-200kΩ (Wymaganie dostosowania 200KΩ-1000KΩ)
	Wewnętrzna impedancja przewodzenia czterodrukowego		0.1Ω-1MΩ
	Badanie zewnętrznego połączenia czterodrukowego	Zakres badań		10μΩ-1MΩ
		Sygnał prądu		≤ 1A
	Prąd wycieku wysokonapięciowego AC		0.01mA-10mA
	Prąd wycieku wysokonapięciowego prądu stałego		0.1μA-5mA
	Izolacja wysokonapięciowa prądu stałego		1MΩ-10GΩ
	Opór prądu stałego	Zakres pomiarów		100mΩ-2MΩ
		sygnał poziomu		0.5-6V
		sygnał bieżący		≤ 10 mA
	LCR	Zakres pomiaru pojemności		10pF-100μF
		Zakres pomiaru oporu		100mΩ-20MΩ
		Zakres pomiaru indukcji		10nH~100H
		Sygnał częstotliwości		50Hz/60Hz,100Hz/120Hz/ 1 kHz/10 kHz
		Tryb zasięgu		Auto/Hold
		Poziom sygnału		0.1V-1.0V
	Badanie jednostronne		- Tak, proszę.
	O/S Sędzia terminalu		- Tak, proszę.
Elementy zaawansowanych funkcji	Programowalny ciągły test/ Automatyczne wyszukiwanie punktów/ Autodiagnoza
Tryb skanowania	Automatyczne/ruczne/zewnętrzne
Sygnał pomiarowy	sygnał pomiarowy niskiego napięcia
Pamięć magazynowa	ilość dokumentacji badawczej do 500 zestawów
Napięcie systemu operacyjnego	5V
Panel sterowania	Kalibracja/metrologia
Waga	25 kg
Wymiar (WHD)	483352535
